Simple, fiable, sûr

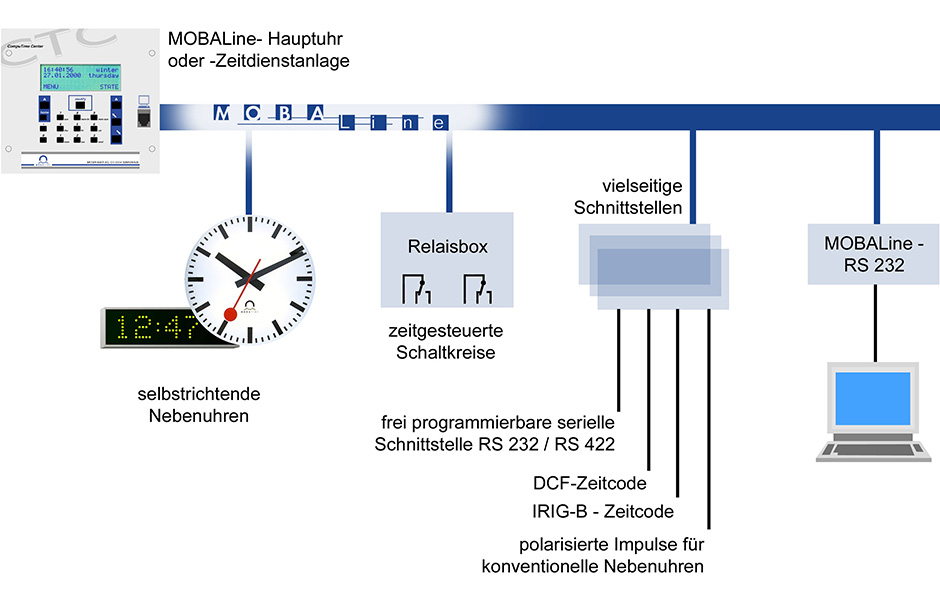

MOBALine est un système de transmission à deux fils pour les horloges secondaires à remise à l'heure automatique sans entretien, les systèmes synchronisés à distance et les circuits décentralisés. Grâce à un type de modulation résistant aux perturbations et à un codage autocorrectif, MOBALine est la solution la plus sûre en termes d'erreurs de transmission. MOBALine est le standard pour les installations d'horloges industrielles et se distingue par les avantages suivants :

• simple et fiable
• réduit les coûts grâce à une seule ligne d'alimentation pour le signal horaire et l'alimentation
• bus d'horloge à mise à l'heure automatique
• commute les consommateurs
• facile à installer et à entretenir


Une seule ligne pour l'heure et l'alimentation

La même ligne sert à la fois à la transmission du signal horaire et à l'alimentation en énergie des terminaux connectés. Lors de l'installation, l'électronique met automatiquement le mouvement à l'heure. Ainsi, la mise en service se limite au raccordement de la ligne MOBALine.

Concept et technique

Contrairement à la technique des impulsions, la polarité ne joue aucun rôle dans la distribution horaire avec MOBALine, ce qui simplifie considérablement l'installation. Avec lesrelais MOBALine, vous commutez vos consommateurs partout dans le bâtiment avec une précision temporelle absolue.

Diversesinterfaces complètent le système, par exemple avec une sortie RS-232 pour le raccordement d'ordinateurs, avec une simulation de code DCF pour le raccordement de n'importe quel appareil "compatible DCF" ou avec des impulsions polarisées pour le raccordement d'horloges secondaires déjà existantes.

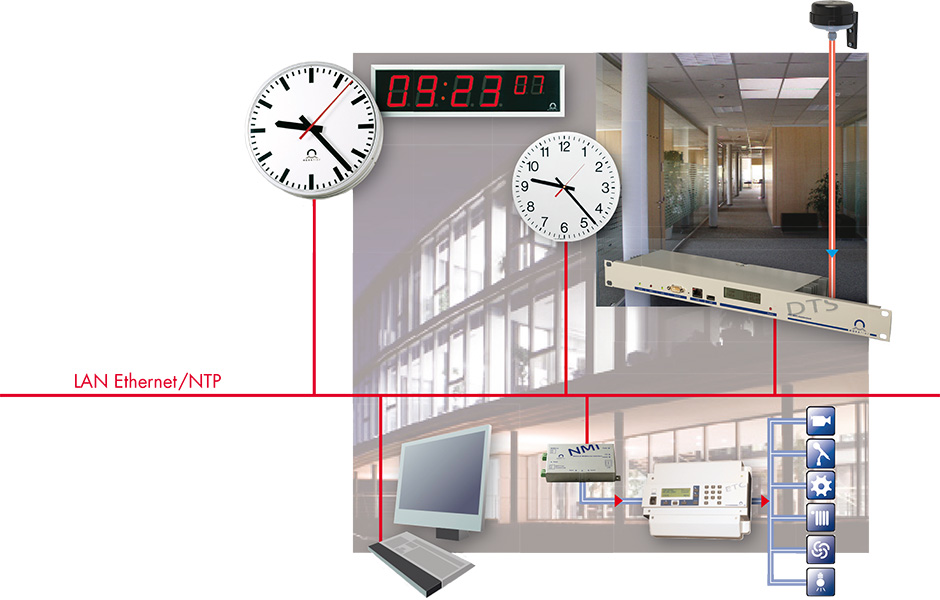

Distribution de l'heure via Ethernet ToE

L'heure exacte pour les installations horlogères, les infrastructures informatiques ainsi que les techniques de bâtiment et de sécurité est distribuée de manière moderne via un réseau Ethernet à l'aide du Net Time Protocol NTP standardisé.

Synchronisation horaire de systèmes multifonctionnels

Ethernet relie les systèmes et les appareils des techniques d'information, de communication et de sécurité aux fonctions les plus diverses. Les systèmes informatiques et TI peuvent ainsi être mis en réseau pour former des systèmes multifonctionnels individuels.

Le protocole de données NTP (Network Time Protocol) crée les conditions nécessaires pour que tous les composants d'un tel système soient synchronisés avec une précision absolue à la même heure.

Mobatime Time over Ethernet

Avec lesserveurs de temps Mobatime, vous disposez d'un système indépendant, ultramoderne et sûr pour la distribution de l'heure. Le protocole de données NTP permet à tous les sous-systèmes, tels que les horloges secondaires, lesrelais de réseau ou les produits MOBALine, de communiquer entre eux.

L'émetteur du signal DCF-77 se trouve à Mainflingen, près de Francfort. C'est de là que la plupart des horloges radiocommandées de l'Europe occidentale reçoivent l'heure exacte et officielle. Le signal radio est diffusé sur la fréquence normale de 77,5 kHz sous forme d'informations horaires codées. Sa portée est d'environ 1 500 km, ce qui permet une bonne couverture de la Suisse.

Horloges radiopilotées DCF

Les horloges radiopilotées autonomes avec récepteur DCF-77 intégré s'alignent automatiquement sur l'heure exacte du signal radio DCF, y compris le passage entièrement automatique à l'heure d'été et d'hiver.

Caractéristiques des horloges radiopilotées DCF

• Mode de réglage rapide, indépendant de la position de l'aiguille
• Changement d'heure été/hiver entièrement automatique
• Affichage précis de l'heure

Les inconvénients de la technique DCF sont les éventuels problèmes de réception lorsque

• l'horloge se trouve en dehors de la portée radio
• la réception est influencée par une topographie défavorable (vallée, montagne)
• les conditions de construction perturbent le signal (blindage par des armatures, des revêtements de façade métalliques ou autres)
• l'antenne n'est pas orientée de manière optimale
• des champs électriques perturbent l'antenne (moteurs, convertisseurs de fréquence, etc.).

Il convient d'en tenir compte en particulier pour les horloges secondaires autonomes avec des récepteurs de signaux radio directement intégrés. En revanche, un récepteur de signaux horaires DCF-77 déporté et bien placé permet en général de garantir une très bonne réception.

Commande de l'horloge par impulsions minutes / secondes

Dans ce type de distribution horaire utilisé depuis longtemps, la commande s'effectue par des impulsions minutes ou secondes à pôles alternés, transmises par des lignes bifilaires. Les horloges secondaires ne disposent d'aucune intelligence, ce sont de purs mécanismes pas à pas. C'est pourquoi les systèmes d'horloges à remise à l'heure automatique ne sont pas possibles.

Avantages de la commande par impulsions minute

• De simples câbles à 2 fils, comme par exemple le câble téléphonique, suffisent.
• Les impulsions minute fournissent l'heure exacte et la puissance nécessaire au mouvement des aiguilles.
• Câblage simple
• Faible coût d'acquisition

Remarque : ces avantages s'appliquent également à la technologie MOBALine.

Inconvénients de la commande par impulsions minute

• Les horloges doivent être raccordées en respectant la polarité, dirigées individuellement et démarrées simultanément.
• Après une coupure de courant, les horloges doivent être corrigées manuellement
• Pour les horloges digitales et les horloges à calendrier, l'heure et la date doivent être préréglées manuellement.

Ces inconvénients disparaissent avec l'utilisation de la technique du système MOBALine.
