DCF Signalverteiler
DTS 2390.DCF Distributor

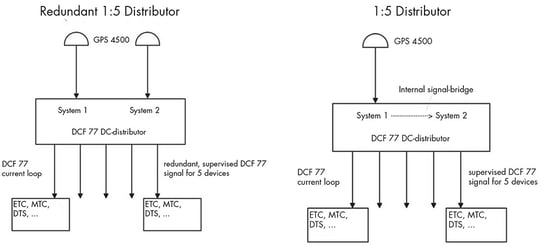

Der DTS 2390.DCF Distributor ist ein Signalverstärker für DCF-77-Signale (unmoduliert). Der Current Loop Eingang wird auf fünf Current Loop Ausgänge verteilt.

  • Redundanz: Bei Ausfall des einen Systems übernimmt automatisch das zweite System.
  • Beide Systeme des redundanten Betriebs benötigen eine unabhängige Zeitquelle (GPS, DCF) und voneinander unabhängige Stromversorgung.
  • 5 zusätzliche Glasfaser-Ausgänge optional.
Beschreibung
Technische Daten
Download

Beschreibung

  • Überwachung von: Eingang- und Ausgangssignalen sowie Stromversorgung von beiden Systemen
  • Die Überwachungsfunktion jedes Kanalausgangs kann separat ein- oder ausgeschaltet werden
  • Das Eingangssignal des einen Systems kann intern auf das zweite System überbrückt werden.
  • Folgende Signale sind zusätzlich erhältlich als 5V TTL-Pegel: Eingang 1, Eingang 2, aktives System, Alarm (3,3V)
  • Fällt ein Signal aus, wird das Alarm Relais aktiviert.

Mobatime-Zeitsynchronisation-Zeitserver-Zubehoer-DCF-Distributor-DTS-2390



Technische Daten

Externe Stromversorgung
24-65 VDC (<6 W)
Betriebstemperatur
0°...+50°C
Gehäuse
19" Rack /1HE
Eingang
DCF-77 Current Loop unmoduliert
Ausgang
5x DCF-77 Current Loop unmoduliert, 5x DCF-77 Glasfaser (optional), 1x TTL 5V

Download

Produktflyer DTS 2390.DCF Distributor
PDF
